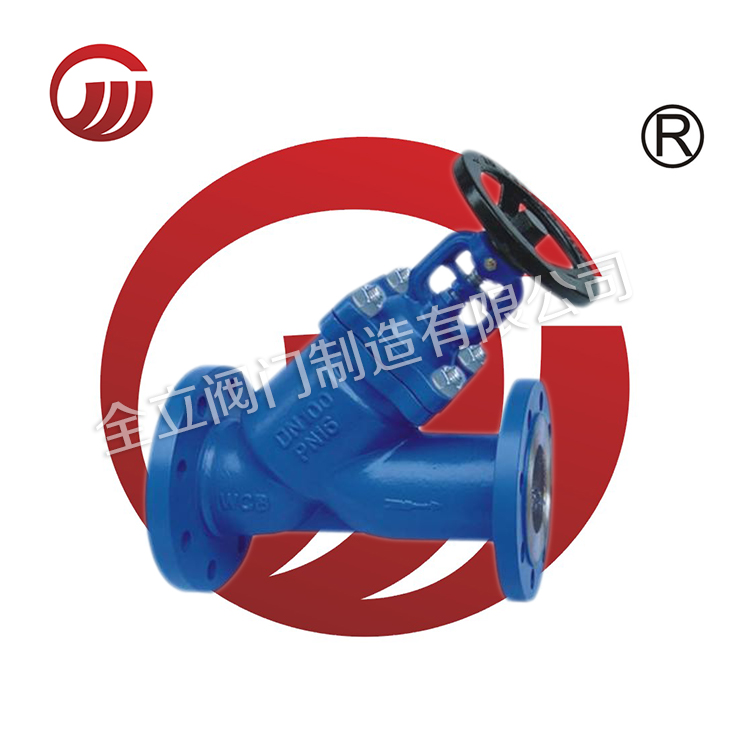

【德標Y型波紋管截止閥技術規范】
制造標準: DIN EN13709-2003
結構長度: DIN EN1092-1:2002
法蘭標準: DN EN 588-1:1995
試驗標準: DIN EN12266:2003
【德標Y型波紋管截止閥特征】
1、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準
2、沒有流體損失，降低能源損失，提高工廠設備安全
3、使用壽命長，減少維修次數，降低經營成本
4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件
5、氣體介質閥座采用PTFE軟密封材料提高本閥的密封性
6、耐高溫≤425℃閥座采用錐面硬密封。達到氣密性能零泄漏
【德標Y型波紋管截止閥性能規范】
公稱壓力(MPa) | 殼體試驗壓力(Mpa) | 密封壓力試驗(Mpa) | 適用溫度(℃) | 適用介質 |
1.6 | 2.4 | 1.76 | HT:-10~300℃ | 水 |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 |
【德標Y型波紋管截止閥結構圖】
【德標Y型波紋管截止閥主要零部件材料】
| 閥體/閥蓋 | 閥桿 | 閥瓣 | 螺栓 | 螺母 | 填料 | 墊片 | 波紋管 |
GG25 | 13Cr | GG25 | B7 | 2H | 石墨 | 石墨+304 | 304 |
WCB | 13Cr | WCB | B7 | 2H | 石墨 | 石墨+304 | 304 |
CF8 | F304 | CF8 | B8 | 8 | 石墨 | 石墨+304 | 304 |
CF8M | F316 | CF8M | B8 | 8 | 石墨 | 石墨+304 | 316 |
【德標Y型波紋管截止主要連接尺寸】
| Size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | PN16 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
PN25 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
PN40 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
H | PN16 | 185 | 185 | 195 | 225 | 230 | 235 | 250 | 270 | 345 | 380 | 400 | 585 |
PN25 | 185 | 185 | 195 | 225 | 230 | 235 | 250 | 270 | 345 | 380 | 400 | 585 | |
PN40 | 185 | 185 | 195 | 225 | 230 | 235 | 250 | 270 | 345 | 380 | 400 | 585 | |
W | PN16 | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 |
PN25 | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | |
PN40 | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | |
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.leleuu.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
